高频逆变器是现代电力电子中的核心部件，广泛应用于太阳能发电系统、不间断电源（UPS）和电动汽车等领域。这类设备通过高频开关技术将直流电（DC）高效转换为交流电（AC），具有体积小、效率高、重量轻等优势。本文将深入解析高频逆变器的工作原理，包括其运行机制、关键组件及技术优势。

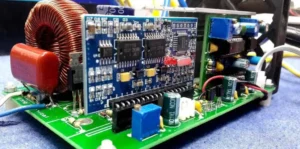

什么是高频逆变器？
高频逆变器是一种工作频率通常超过20kHz的电力转换装置，远高于传统逆变器50/60Hz的标准频率。通过高频开关技术，这类逆变器可以采用更小的变压器和滤波元件，特别适合空间受限的应用场景。其核心原理是利用脉宽调制（PWM）技术快速通断直流输入，从而生成交流波形。
高频逆变器的关键组件
要理解高频逆变器的工作机制，需要先了解其主要构成部分：
- 直流输入源：提供直流电，可来自电池、太阳能电池板或其他直流电源
- 开关器件：通常采用MOSFET或IGBT，用于高频通断直流输入
- 高频变压器：根据需要升降电压，同时提供电气隔离
- 控制电路：通过微控制器或专用芯片生成PWM信号以实现精确开关控制
- 输出滤波器：将高频交流输出平滑处理为纯净的正弦波或修正波
高频逆变器的工作流程
高频逆变器的运行可分为四个阶段：
第一阶段：直流输入与开关控制
过程始于稳定的直流输入。开关器件在控制电路发出的PWM信号驱动下，对直流电源进行高速通断操作，生成高频脉冲序列而非连续电流。
第二阶段：高频变压处理
脉冲信号被送入高频变压器。与传统低频变压器相比，高频变压器因工作频率提升而体积显著减小。变压器根据需求调整电压水平——升高电压以获得更高交流输出，或降低电压实现较小输出。
第三阶段：整流与滤波（如需要）
在某些设计中，转换后的交流电可能需要重新整流为直流进行中间处理，但大多数高频逆变器直接对输出进行滤波。由电感器和电容器组成的输出滤波器可消除高频噪声和谐波，形成稳定的交流波形。
第四阶段：交流输出
最终输出洁净的交流信号，可以是纯正弦波或修正正弦波，适用于驱动各种交流负载。
高频逆变器的技术优势
相比低频逆变器，高频逆变器具有显著优势：
- 紧凑轻便：高频元件使变压器和滤波器体积大幅减小
- 更高效率：变压器铁芯损耗降低，开关损耗减少，整体能效提升
- 更优性能：快速响应特性和更好的电压调节能力，适用于精密电子设备
- 成本效益：尽管控制电路复杂，但材料成本的降低使其更具经济性
应用领域
凭借高效紧凑的特点，高频逆变器广泛应用于：
- 可再生能源系统（如太阳能逆变器）
- 计算机和服务器的不间断电源（UPS）
- 汽车工业（包括电动汽车动力系统）
- 便携式电子设备与移动电源解决方案
结语
高频逆变器通过提升开关频率实现直流到交流的高效转换，在现代电力转换领域发挥着关键作用。其工作原理基于高速开关、高频变压和精密滤波技术，提供了可靠且紧凑的电源解决方案。理解这些逆变器的运行机制，不仅有助于认识其技术优势，更凸显了其在推动可再生能源、消费电子和工业应用发展中的重要性。随着技术持续演进，高频逆变器必将朝着更高效、更智能的方向发展，更好地满足日常电力需求。
